在現代汽車維修與電子技術領域，示波器已成為不可或缺的精密診斷工具。它超越了萬用表的局限，能夠直觀地顯示電信號隨時間變化的波形，幫助技術人員精準捕捉電路中的動態變化、異常干擾與故障信號。本任務將系統性地介紹示波器的基本原理、結構組成及在汽車電工電子中的核心操作與應用。

一、示波器的基本原理與核心功能

示波器的核心功能是將肉眼不可見的電信號轉換為可視的波形圖形。其基本原理是利用電子束在電場中的偏轉，將電壓信號（Y軸輸入）與時間基準（X軸掃描）相結合，在熒光屏或液晶屏上描繪出信號電壓隨時間變化的軌跡。對于汽車電路而言，這意味著可以觀察到傳感器信號（如曲軸位置傳感器、氧傳感器）、執行器信號（如噴油器、點火線圈）以及各種總線通信信號（如CAN線）的真實形態。

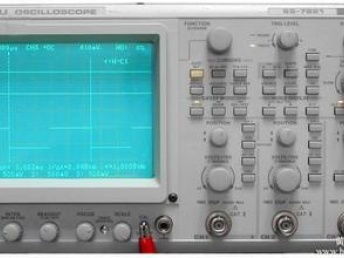

二、示波器的基本結構組成

一臺通用示波器通常包含以下幾個關鍵部分：

1. 顯示系統：現代多用液晶顯示屏，顯示波形、測量參數及菜單。
2. 垂直控制系統（Y軸）：控制輸入信號的幅度，核心是“電壓/格”（Volts/Div）旋鈕，用于調整波形在垂直方向的高度，以清晰觀察信號幅值。
3. 水平控制系統（X軸）：控制時間基準，核心是“時間/格”（Time/Div）旋鈕，用于調整波形在水平方向的伸展程度，以觀察信號頻率、周期及細節。
4. 觸發系統：這是穩定顯示波形的關鍵。它設定一個特定條件（如電壓達到某一值并上升時），只有當信號滿足此條件時，示波器才開始掃描并顯示波形，從而鎖定并清晰顯示重復性或單次信號。
5. 探頭與輸入通道：信號引入的橋梁。汽車專用示波器常配備多種探頭，如高壓探頭用于測量點火次級電壓。

三、示波器在汽車電工電子中的關鍵操作步驟

1. 開機與探頭連接：連接電源，將探頭正確連接至待測電路點（如傳感器信號線），并將探頭接地夾可靠連接到車輛接地點。
2. 自動設置與手動調整：許多示波器設有“AUTO SET”功能，可快速捕捉并粗略顯示信號。但專業診斷常需手動優化：

• 根據信號預估幅值調整“電壓/格”，使波形高度適中。

• 根據信號頻率調整“時間/格”，使屏幕上能顯示數個完整周期。

1. 設置觸發：根據診斷目標設置觸發類型（如邊沿觸發）、觸發源（選擇對應通道）和觸發電平。穩定的觸發是觀測如噴油脈沖寬度等關鍵參數的基礎。
2. 測量與分析：利用示波器的光標功能或自動測量功能，精確讀取波形的峰值電壓、頻率、周期、占空比、脈沖寬度等參數，并與維修手冊中的標準波形或參數進行對比分析。

四、汽車電路典型波形觀測實例

• 曲軸/凸輪軸位置傳感器信號：通常為方波或正弦波，觀測其頻率是否隨發動機轉速同步變化，波形是否規整，有無雜波干擾。
• 氧傳感器信號：觀測其在閉環控制時是否在0.1V至0.9V之間規律變化，變化頻率是否正常。
• 噴油器控制信號：觀測其是否為方波脈沖，精確測量其脈沖寬度（噴油時間），并觀察其與點火或曲軸信號的同步關系。
• 初級/次級點火波形：這是示波器的經典應用，通過分析點火線圈的充磁與放電波形，可以診斷點火能量、火花塞狀況及電路故障。
• CAN總線信號：雙線差分信號，觀測其波形是否對稱、規整，幅值是否在標準范圍內，以判斷網絡通信是否正常。

五、使用注意事項與維護

• 安全第一：測量高壓電路（如點火次級）時，務必使用專用高壓探頭并確保絕緣良好。避免探頭同時接觸高壓與地線導致短路。
• 正確接地：探頭接地夾必須可靠連接在車輛同一系統的接地點上，否則可能引入干擾或損壞設備。
• 阻抗匹配：理解探頭衰減比設置（如10:1），并在示波器上進行相應設置，以確保電壓讀數準確。
• 設備維護：保持探頭清潔，避免拉扯線纜，定期校準以確保測量精度。

****：掌握示波器的認識與使用，是汽車電工電子技術人員從“換件維修”邁向“精準診斷”的關鍵一步。通過將抽象的電路數據轉化為直觀的波形圖像，技術人員能夠深入洞察汽車電子系統的“心跳”與“脈搏”，從而高效、準確地定位并解決復雜故障。
