示波器作為一種基礎的電子測量儀器，在音頻設備調試、故障診斷與性能分析中扮演著至關重要的角色。特別是在功放（功率放大器）電路以及音頻信號的測量中，正確使用示波器能夠直觀地展現信號的時域特性，幫助工程師或愛好者深入理解系統工作狀態。

一、 測量前的準備工作

1. 設備連接：通常使用BNC轉RCA或BNC轉3.5mm音頻線，將示波器探頭（建議使用10:1衰減探頭以保護設備）連接至功放的輸出端或音頻信號源（如信號發生器、播放設備）的輸出端。確保接地良好，避免引入噪聲。

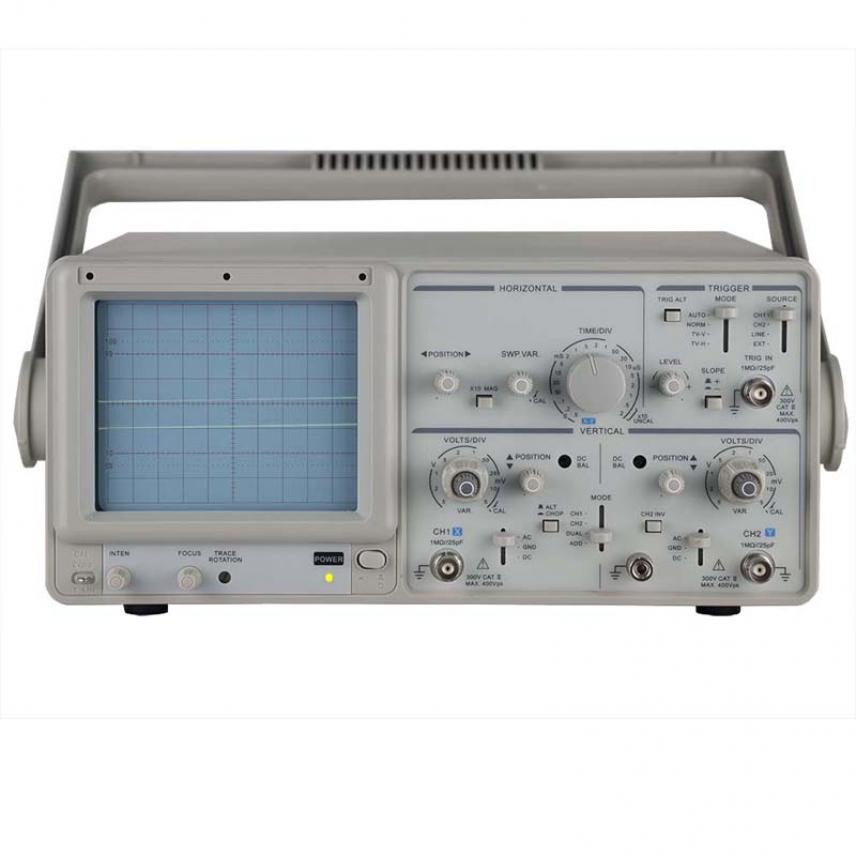

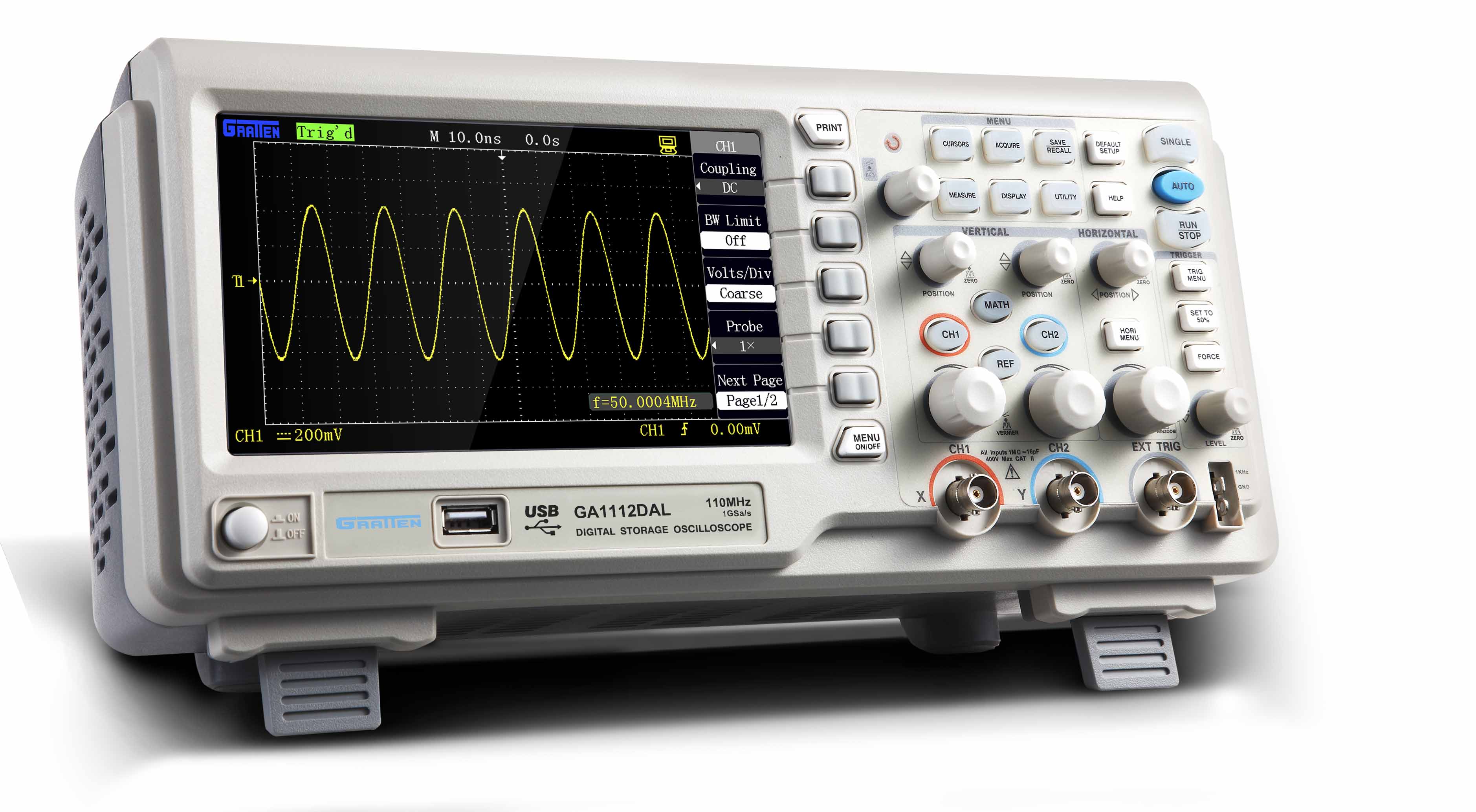

2. 示波器設置：

• 觸發設置：設置為邊沿觸發，選擇信號通道，調整觸發電平至信號幅值范圍內，以獲得穩定波形。

• 時基（Time/Div）：根據音頻頻率調整。對于20Hz-20kHz的音頻信號，可先設置為1-5ms/div進行觀察。

• 垂直靈敏度（Volts/Div）：根據信號幅度調整。測量功放輸出時，因電壓可能較高，需確保量程足夠并注意安全。

• 耦合方式：通常選擇DC耦合以觀察信號的完整直流偏置；若只關注交流信號，可選擇AC耦合。

二、 關鍵測量項目與波形分析

1. 信號波形觀測：

• 正弦波測試：輸入1kHz正弦波，觀察輸出波形是否純凈、對稱，有無削頂失真（Clipping）。削頂失真表現為波峰或波谷被平坦切割，表明功放輸出已達到飽和，是常見的非線性失真。

• 音樂/復雜信號觀測：播放實際音樂，觀察波形的動態范圍和整體形狀，評估功放的瞬態響應能力。

1. 幅度測量：

• 直接測量波形的峰峰值（Vpp）、有效值（RMS）或平均值。這對于計算功放輸出功率（功率 = (Vrms)2 / 負載阻抗）至關重要。

1. 頻率響應分析：

• 使用掃頻信號或不同頻率的單音信號，觀察并記錄輸出幅度的變化。示波器可直觀顯示特定頻率下信號是否衰減或放大，輔助評估功放的帶寬平坦度。

1. 失真檢測：

• 除了肉眼觀察波形畸變，還可利用示波器的FFT（快速傅里葉變換）功能，將時域信號轉換為頻域頻譜。在純凈正弦波輸入下，頻譜中若出現額外的諧波成分（如二次、三次諧波），即表明存在諧波失真。

1. 噪聲與底噪測量：

• 在沒有輸入信號時，觀察功放輸出的波形。測量此時波形的峰峰值或有效值，即為本底噪聲。一條平坦細密的“毛刺”線代表噪聲水平。

三、 測量功放時的特別注意事項

1. 安全第一：功放輸出可能涉及高電壓和大電流，務必在斷電狀態下連接探頭，并確保所有設備接地可靠。測量高壓時，務必使用高壓探頭或確認探頭及示波器電壓等級符合要求。
2. 負載匹配：測量時功放應連接合適的假負載電阻（如8Ω），模擬真實揚聲器工作狀態，避免空載或短路損壞設備。
3. 探頭校準與補償：測量前應對探頭進行補償校準，以確保高頻信號測量的準確性。
4. 理解局限性：示波器主要反映時域和幅度信息。對于更深入的失真度（如THD+N）、互調失真等參數，通常需要借助專用音頻分析儀。示波器的FFT功能受限于分辨率與動態范圍，可用于定性而非高精度定量分析。

四、 實踐示例：快速檢查功放失真

1. 將信號發生器設置為輸出1kHz、幅度適中的正弦波，接入功放輸入端。
2. 將示波器探頭連接至功放輸出端的負載電阻兩端。
3. 逐步增大輸入信號幅度或功放音量，在示波器上觀察輸出正弦波。
4. 當波形的頂部和/或底部開始出現平坦區域時，即標識功放已開始削波失真，此時應回退音量至波形純凈為止，此點為最大不失真輸出臨界點。

通過上述方法，示波器成為了洞察音頻信號與功放性能的“眼睛”。它不僅能用于故障排查（如查找自激振蕩、爆裂噪聲來源），也是優化電路設計、驗證理論模型不可或缺的工具。結合熟練的操作與對波形含義的深刻理解，示波器在音頻領域的作用將得到最大化發揮。
